En los mercados de construcción en auge de África Subsahariana—desde Lagos y Nairobi hasta Addis Abeba—, la rápida urbanización está impulsando una demanda masiva de sistemas de revestimientos a base de cemento y revestimientos de acabado de alta calidad. Sin embargo, los productores de mezcla seca y contratistas de toda la región enfrentan sistemáticamente un problema frustrante en obra: el mortero húmedo se hunde y se desliza por las paredes verticales de mampostería durante la aplicación manual o por proyección.
Cuando el revestimiento se hunde bajo su propio peso, provoca un grosor de pared irregular, fisuras superficiales severas, desperdicio excesivo de materiales y costosos retrasos laborales. Aunque los trabajadores en obra suelen culpar al cemento local de baja calidad o a una mala granulometría de la arena, la causa principal casi siempre se reduce a tixotropía incontrolada, pérdida térmica de agua y aditivos de hidroxipropil metilcelulosa HPMC no optimizados.
A continuación, un análisis técnico detallado sobre por qué el revestimiento se hunde bajo las condiciones de trabajo de África Subsahariana y cómo la optimización de su formulación de celulosa HPMC elimina los problemas de anti-desprendimiento de forma definitiva.
Lograr una excelente resistencia anti-desprendimiento requiere mantener una alta tensión de fluencia bajo condiciones estáticas mientras se permite que la mezcla húmeda fluya fácilmente al ser aplicada con llana. En África Subsahariana, tres factores ambientales y operativos extremos alteran gravemente este equilibrio reológico:
Calor ambiental extremo y sol directo: Las temperaturas en África Central y Occidental superan frecuentemente 35℃（95℉）. El calor acelera la evaporación del agua del revestimiento húmedo fresco y puede desencadenar una gelación térmica prematura de éter de celulosa de menor calidad, provocando que la red polimérica se descomponga y pierda viscosidad dinámica.
Absorción agresiva del sustrato: La mayoría de la construcción regional depende de bloques de hormigón huecos, ladrillos de arcilla roja o piedras de toba porosas. Sin una retención de agua adecuada en el revestimiento, estos sustratos secos extraen instantáneamente el agua de la matriz del mortero, destruyendo su cohesión interna y provocando que las capas frescas se hundan o se desprendan.
Adición de agua in situ no regulada: Los trabajadores suelen añadir cantidades no medidas de agua a la mezcladora de mortero para que la aplicación con llana se sienta "más fácil" o para compensar el clima caluroso. El exceso de agua diluye la concentración de polímero, reduciendo la tensión de fluencia estática casi a cero.
Para evitar que el mortero se deslice, su formulación de mezcla seca necesita un aditivo que proporcione tixotropía seudoplástica—es decir, alta viscosidad en reposo (para resistir la gravedad) y baja viscosidad bajo tensión de cizallamiento (para fácil aplicación con llana).
Aquí es donde la hidroxipropil metil celulosa HPMC actúa como el modificador de reología por excelencia:

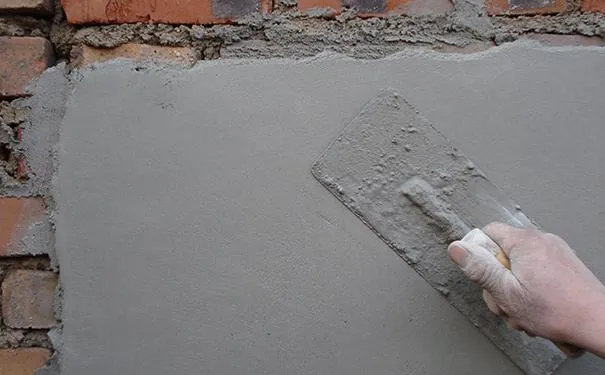

Bajo cizallamiento (aplicación con llana): A medida que el albañil aplica fuerza con una llana o boquilla de proyección, las moléculas de cadena larga de hidroxipropil metilcelulosa se alinean en la dirección del flujo. La viscosidad aparente disminuye inmediatamente, permitiendo un extendido sin esfuerzo y una aplicación suave.
En reposo (mortero en la pared): En el instante en que cesa la fuerza de cizallamiento, las cadenas de polímero de éter de celulosa se reenrollan en una red 3D densa con enlaces de hidrógeno. Esto reconstruye instantáneamente la alta tensión de fluencia estática, fijando capas de mortero pesado de hasta15-20mm de grosor en paredes verticales sin hundirse.
Muchos productores de mezcla seca creen erróneamente que simplemente comprar el grado de viscosidad Brookfield más alto(p. ej., 200.000 mPa·s)resolverá automáticamente los problemas de hundimiento. En realidad, el anti-desprendimiento depende del equilibrio estructural entre la viscosidad del polímero, el grado de eterificación y los agentes de reología modificados.
A.Selección del rango de viscosidad
40.000 a 75.000 mPa·s: Ideal para revestimientos proyectados a máquina donde se requiere menor presión de línea y alta fluidez.
100.000 a 150.000 mPa·s: El estándar de oro para revestimientos a base de cemento manuales, revestimientos de fachadas y aplicaciones de HPMC para capa de enlucido.
200.000 mPa·s y superior: Viscosidad extremadamente alta. Aunque ofrece propiedades de espesante potente, el excesivo peso molecular puede hacer que el mortero sea pegajoso ("fibroso" o "gomoso"), aumentando la resistencia de la llana y la fatiga del trabajador en climas cálidos.
B. HPMC modificado vs. HPMC puro
El HPMC puro estándar proporciona principalmente retención de agua y espesamiento general. Para lograr un anti-desprendimiento superior en capas pesadas sin hacer que el mortero sea excesivamente pegajoso, los ingenieros de formulación utilizan mezclas de polímeros HPMC modificados. Estos grados modificados incorporan agentes especializados reductores de deslizamiento tixotrópico que aumentan la resistencia de fluencia estática hasta un 40%.
Si sus clientes en África Subsahariana reportan hundimiento del revestimiento o desprendimiento de pared, ajuste la formulación de su lote de mezcla seca utilizando estas proporciones probadas en obra:
| Componente de materia prima | Fórmula base estándar | Fórmula para clima caluroso y revestimiento pesado | Propósito técnico e impacto |
| Cemento OPC (42.5N) | 12%-15% | 14%-18% | Aumenta la resistencia inorgánica temprana y la matriz de hidratación. |
| Cal hidratada | 3%-5% | 4%-6% | Mejora la trabajabilidad plástica y la resistencia natural al agua. |
| Arena de Cuarzo Graduada（0.1-1.2mm） | 78%-82% | 75%-80% | Optimiza la densidad de empaquetamiento del árido para reducir la demanda de aglomerante. |
| HPMC Modificado Celix (Viscosidad 100k - 150k) | 0.15%-0.25% | 0.25%-0.35% | Proporciona retención de agua superior y anti-desprendimiento seudoplástico. |
| Éter de Almidón (HPS) | 0.00% | 0.03%-0.05% | Sinergiza con HPMC para aumentar drásticamente la tensión de fluencia y el anti-deslizamiento. |
| Fibras de Polipropileno (Fibra PP 6mm) | 0.00% | 0.05%-0.10% | Proporciona micro-refuerzo contra la fisuración por retracción plástica. |
Consejos clave de formulación para el clima africano:
Incorporar éter de almidón (HPS): Añadir solo 0,03%-0,05% de éter de almidón hidroxipropílico junto con polímero HPMC aumenta drásticamente la tixotropía del revestimiento, permitiendo capas gruesas de 20mm en una sola aplicación con cero hundimiento.
Mejorar la tasa de retención de agua: En entornos calurosos(＞30℃),especifique grados de hidroxipropil metil celulosa con una tasa de retención de agua de≥98%.Esto evita que los sustratos secos absorban el agua del mortero antes de que se complete la hidratación.
Controlar el contenido de arena fina: Asegúrese de que la arena contenga menos del 3% de limo/arcilla. El alto contenido de barro consume éter de celulosa, requiriendo dosis más altas de polímero para mantener la viscosidad.
Antes de despachar envíos masivos de mortero de mezcla seca a las obras, realice estas tres pruebas rápidas de calidad de laboratorio:
Prueba de ángulo de llana: Mezcle el mortero con la proporción de agua objetivo. Coloque una capa de 15mm en una llana de acero lisa y gírela verticalmente（90°）. Un revestimiento anti-desprendimiento de alta calidad se adherirá firmemente sin deslizarse durante más de 60 segundos.
Prueba de hundimiento en canal vertical: Aplique una tira de 20mm de grosor de revestimiento sobre un bloque de hormigón hueco sin humedecer. Corte surcos horizontales a través del revestimiento. Observe si las crestas superiores se hunden o descienden en los canales durante 15 minutos.
Prueba de retención de agua y gelación térmica: Mida la retención de viscosidad a 20℃ vs.40℃. La hidroxi metil celulosa de calidad premium mantiene su estructura de red de gel incluso bajo altas temperaturas ambientales de la lechada.
Resolver los problemas de anti-desprendimiento en climas tropicales desafiantes requiere aditivos químicos consistentes de alta pureza diseñados para condiciones extremas.
Como fábrica internacional de éter de celulosa, Hebei Celix Cellulose Co., Ltd. (Celix) produce grados especializados de hidroxipropil metilcelulosa (HPMC), HEMC y polvo de polímero redispersable (VAE RDP) diseñados específicamente para exportadores globales de mezcla seca y fabricantes africanos locales.
Mediante el control de los niveles de sustitución de eterificación, los rangos de viscosidad Brookfield y los perfiles de estabilidad térmica, los aditivos Celix permiten a los formuladores producir revestimientos cementicios suaves, no desprendibles y resistentes a fisuras que manejan el clima caluroso y las condiciones difíciles de obra con facilidad.
Construye mejor, construye más ecológico, con Celix HPMC
Limpieza más segura, cuidado más inteligente, con Celix Cellulose Ether.
Perforar más profundo, operar más seguro, con éter de celulosa Celix
Formular con precisión, cumplir con seguridad, con éter de celulosa Celix
Pruebe mejor, mantenga fresco, con éter de celulosa Celix
Forma más fuerte, más resistente al fuego, con éter de celulosa Celix
Contáctenos
Celix Cellulose Co., Ltd, es un fabricante integrado de celulosa química con I + D, fábricas y sitios de ventas globales internos.
Nuestros productos incluyen HPMC, HEC, MHEC, VAE RDP, PCE, PVA, Defoamers, fibras PP, HPS, SHP y Retardador de Yeso.
Celix Cellulose Co., Ltd, es un fabricante integrado de celulosa química con I + D, fábricas y sitios de ventas globales internos.
Nuestros productos incluyen HPMC, HEC, MHEC, VAE RDP, PCE, PVA, Defoamers, fibras PP, HPS, SHP y Retardador de Yeso.
+8618330106777
info@celixcellulose.com
EN
jp
ko
es
ru
pt
th
ar
vi
id
kk
